F1多用途小型有源线阵系统的设计理念

随着人们对专业音响系统需求的日益增长，我们对新产品的研发必须有前瞻性和创新性。

基于人们在中小型流动演出中，希望设备体积尽量小，重量尽量轻，但能提供强劲功率输出，以满足顾客易于运输，易于搬运的流动演出要求。于是我们设计了F1这个产品.

性能介绍：

我们新推出的F1是由LA102和LA118DSP组成的一款多用途有源小型线阵音箱系统。

LA102是一种垂直线阵列全频扬声器，由1只高效率10英寸钕磁扬声器及2只38mm钕磁压缩驱动器组合。结构紧凑、重量轻。为用户提供优良的清晰性和低频响应。

LA118DSP是有源超低频扬声器，可以为用户提供宽广的超低频响应。LA118DSP内置1个18英寸高效超低频扬声器和一个三通道D类数字功率模块组，模块组采用DSP的处理系统，它有比较完善音频处理功能。每通道都有12DB和24DB的多种分频模式。高通，低通分频处理。每通道可单独调整增益，每通道有6段的参量均衡，可随意地调整所需的频响，可设定每通道所需功率的压限处理。使功率不要超过喇叭所承受的功率限制。每通道还有延时和相位调整，还可以储存8种预设好的模式，让用户方便随时调用。同时具有USB连接口功能，可以方便快捷地与笔记本电脑进行配接。三通道D类数字功率模块组一通道用于驱动LA118DSP.另两通道用于驱动两只LA102的低音和高音.

安装

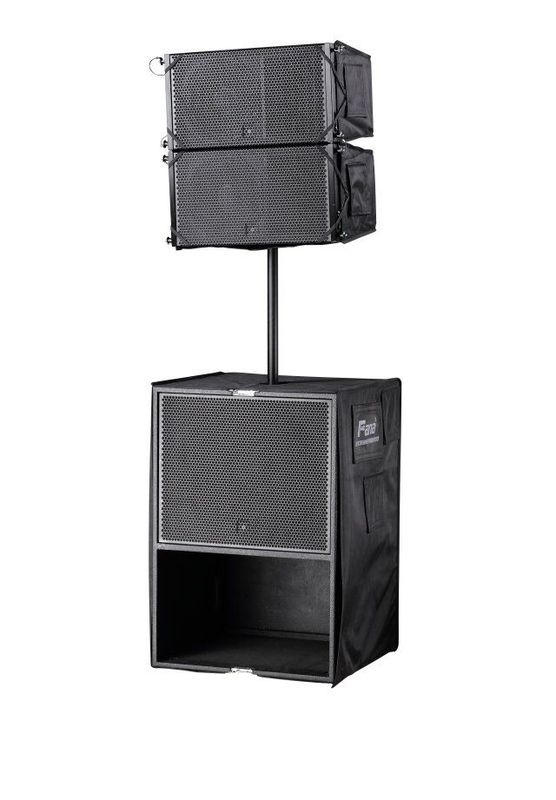

1.由于LA118DSP顶部配有一个35MM的支撑底座,LA102可以方便地使用一条可升降支撑扞进行快速、稳妥地安装成为现实(图示2).

2.用户也可以使用我们的T型吊架,在LA118DSP上面进行叠放(图示1).

3.也可以使用T型吊架,将LA102进行独立吊挂.LA102可以从0到6度的辐射角度调整(图示3).

4.为了得到更大的功率输出,用户可以将2只LA118DSP叠放,上面4只LA102使用T型支架进行叠放.PC端软件可以串联控制(图示4).

5.基于以满足顾客易于运输，易于搬运的流动演出要求为原则,我们为LA118DSP装备了4个滑轮,并巧妙地在下方为LA102设计了一个收藏柜,可以吻合地收入两只LA102,盖板可以使用配备的4条钢管快速拼装成一个DJ工作枱面(图示5).

F1是你的不二选择!

LA102技术参数：Technical Parameters

单元组件：LF:10"×1/ HF:φ38mm×2

频率响应(±3dB)：LF/30Hz--3.8KHz;HF/900Hz--20KHz

灵敏度(1m/1W)：LF/99dB;HF/118dB

最大声压级(1M):128db

功率（连续/峰值）:LF:300W/600W;HF:80W/160W

指向性（H×V）：100°×12°

标称阻抗：LF:8Ω;HF:16Ω

输入方式：NL4×2，HF/+1 -1;LF/+2 -2                                吊挂硬件:铝质吊挂组件

音箱尺寸：560×350×300.4mm

重量：18KG

LA118DSP技术参数：Technical Parameters

单元组件:LF:18"×1

频率响应(±3dB):35Hz--250Hz

灵敏度(1m/1W):101dB

最大声压级(1M):133db

功率（连续/峰值）:600W/1200W

标称阻抗:8Ω

D类数字功放输出(RMS):1100W/8Ω+2×550W/4Ω

DSP:1 In   4 Out DSP Module

功放输出方式:NL4×1，LF/+1 -1;HF/+2 -2

电源:开关电源,自动范围PSU(110V-220V)

音箱尺寸:620×610×916mm

重量:95KG(含2只LA102)
